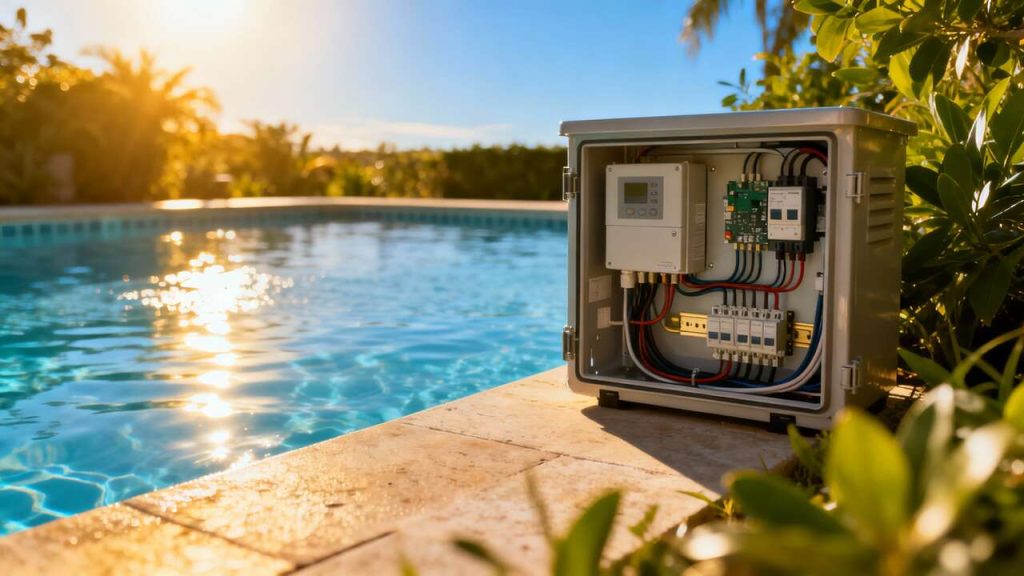

Le coffret électrique est le véritable centre névralgique de toute installation de piscine. Il centralise, commande et protège l’ensemble des équipements qui assurent le bon fonctionnement et l’agrément de votre bassin. De la simple filtration à l’éclairage d’ambiance en passant par le système de chauffage, tout transite par ce boîtier technique. Sa sélection et son installation ne doivent donc rien laisser au hasard, car elles conditionnent non seulement le confort d’utilisation mais aussi, et surtout, la sécurité des baigneurs. Comprendre son rôle, ses composants et les normes qui le régissent est une étape indispensable pour tout propriétaire de piscine soucieux de la pérennité et de la fiabilité de son installation.
Table des matières

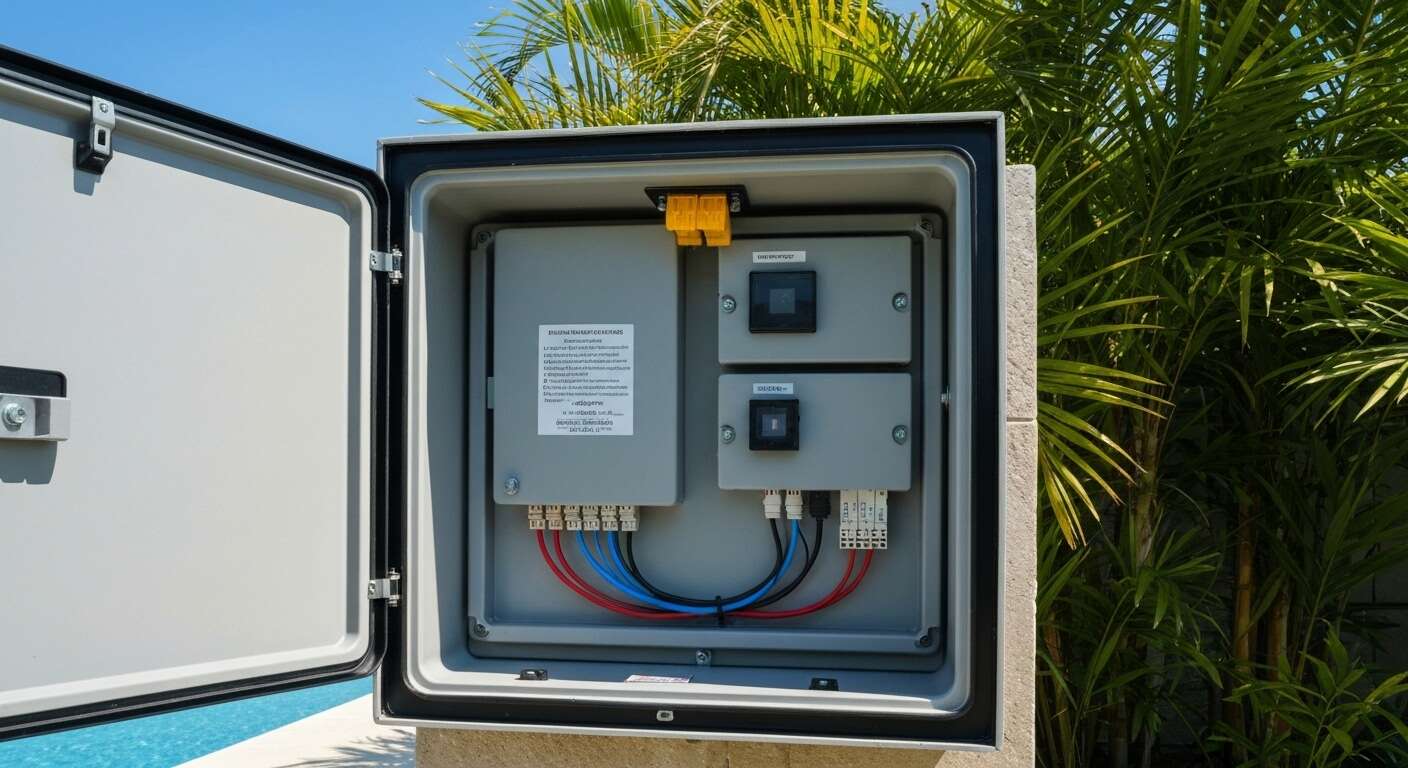

Comprendre le rôle du coffret électrique pour piscine
Le coffret électrique est bien plus qu’une simple boîte de raccordement. Il agit comme le cerveau de la piscine, orchestrant les différentes fonctions pour garantir une eau saine et une utilisation sécurisée. Son rôle se décline en deux missions principales : la gestion des équipements et la protection des circuits et des personnes.
Gestion et automatisation des équipements
La fonction première du coffret est de piloter la pompe de filtration, élément vital pour la clarté de l’eau. Grâce à une horloge de programmation modulaire intégrée, il est possible de définir des plages horaires de fonctionnement. Cette automatisation est essentielle pour assurer le renouvellement complet du volume d’eau du bassin sur une période donnée, généralement en 8 à 12 heures selon la saison. Au-delà de la filtration, le coffret peut commander :
- Le système d’éclairage du bassin, souvent via un transformateur dédié pour alimenter les projecteurs en basse tension (12V).
- Un surpresseur pour un robot de piscine hydraulique.
- Le système de chauffage de l’eau (pompe à chaleur, réchauffeur électrique).
- Un électrolyseur au sel ou un autre système de traitement automatique de l’eau.
Les modèles les plus évolués permettent même une gestion à distance via une application sur smartphone, offrant un confort d’utilisation optimal.
-
EDENEA - Horloge Modulaire Coffret Electrique Piscine - Programmateur Spécial Piscine - Montage sur Rail✔️ Montage sur rail à clipser 🛠 ✔️ Horloge journalière 24h00 ✔️ 100% Compatible avec coffret piscine modulaire, s'adapte sur la majorité des coffrets piscine ✔️ Idéal en remplacement dans un coffret piscine ✔️ Programmateur piscine analogique réglage facile 🚚 Livraison Gratuite 💦 Edenéa une équipe française 🇫🇷 à votre service 🛎️ -
Jadeshay Horloge Piscine Mécanique 16A 250V Programmateur Piscine Horloge Chauffe Eau 15 Minutes 24 Heures pour Hogar, Cocina, Interior, Exterior Iluminación Exterior【Réglage】: Cette programmateur pompe piscine est programmée par incréments de 15 minutes et offre des options de réglage sur 24 heures qui peuvent être configurées selon vos besoins. 【Structure】: Une horloge mécanique est construite selon les principes d'un mécanisme d'horlogerie. Elle se compose de trois éléments principaux : une source d'énergie à ressort, un mécanisme de transmission à engrenages et une unité de contrôle du temps. 【Fonctionnement】: Commencez par tourner le bouton de la minuterie sur l'heure actuelle, appuyez sur le bouton pour régler l'heure, puis tirez sur les autres boutons pour l'activer. Le fonctionnement quotidien de la programmateur pour chauffe eau électrique est simple. 【Conservation des données】: La horloge chauffe eau est équipée d'une fonction de conservation de l'alimentation afin d'éviter la perte des réglages horaires. 【Application】: Les horloge modulaire sont généralement utilisées dans les systèmes de contrôle, l'industrie, les systèmes intégrés, l'éclairage public, l'éclairage, les fermes, le contrôle industriel, les maisons et les appareils électroménagers, ce qui en fait une solution idéale. -
Legrand Minuterie hebdomadaire numérique 1 canal Alpharex D21, 230 V, 50/60 Hz, 56 Programmes, 412631Les paramètres du programme: sur une base quotidienne ou hebdomadaire 15 langues Un programme se compose d'un temps sur et en dehors et leur assignement à certains jours Réglage du programme minimum: 1 s Horloge haute précision: ± 0,1 s par jour
Protection des installations et des utilisateurs
La seconde mission, tout aussi cruciale, est la sécurité. La proximité de l’eau et de l’électricité impose des mesures de protection drastiques. Le coffret intègre des dispositifs spécifiques pour prévenir tout risque d’accident. Un disjoncteur différentiel de 30 mA est obligatoire en tête de ligne pour protéger les personnes contre les chocs électriques par contact direct ou indirect. De plus, chaque équipement (pompe, chauffage, éclairage) est protégé individuellement par un disjoncteur magnétothermique calibré en fonction de sa puissance. Ce dernier coupe l’alimentation en cas de surcharge ou de court-circuit, protégeant ainsi le matériel d’une détérioration prématurée.
L’ensemble de ces fonctions de commande et de protection fait du coffret un maillon indispensable, assurant la sérénité et la simplicité d’usage de la piscine. Il est donc primordial de bien connaître les différents éléments qui le composent pour faire un choix éclairé.
Les éléments essentiels d’un coffret électrique pour piscine
Pour remplir ses missions de commande et de protection, le coffret électrique abrite plusieurs composants standards. La nature et le calibre de ces éléments varient en fonction de la complexité de l’installation et des équipements à piloter. Néanmoins, on retrouve une base commune à la plupart des modèles.
Les dispositifs de commande
Ces composants permettent de gérer le fonctionnement des appareils. Le plus important est l’horloge de programmation, qui automatise les cycles de filtration. Elle peut être mécanique (à picots) ou digitale, offrant plus de précision. Un sélecteur à trois positions (Auto / 0 / Manuel) l’accompagne systématiquement. Il permet de forcer la marche de la pompe, de l’arrêter complètement ou de la laisser fonctionner selon le programme de l’horloge. Un contacteur de puissance est également présent pour supporter l’intensité élevée requise au démarrage de la pompe, préservant ainsi les contacts de l’horloge.
Les organes de protection
La sécurité est assurée par une série de disjoncteurs. Chaque départ vers un équipement est protégé par un disjoncteur magnétothermique. Son calibre (en ampères) doit être parfaitement adapté à la puissance du moteur ou de l’appareil qu’il protège. Un calibre trop élevé ne protégerait pas efficacement le matériel, tandis qu’un calibre trop faible provoquerait des coupures intempestives. Le tableau ci-dessous donne des exemples de calibrage pour une pompe de filtration.
| Puissance de la pompe | Intensité nominale (approximative) | Calibre du disjoncteur recommandé |
|---|---|---|
| 0,75 CV (0,55 kW) | 3,5 A | 4 – 6,3 A |
| 1 CV (0,75 kW) | 4,8 A | 4 – 6,3 A |
| 1,5 CV (1,1 kW) | 6,5 A | 6 – 10 A |
| 2 CV (1,5 kW) | 8 A | 6 – 10 A |
Les composants additionnels
Selon les options de la piscine, le coffret peut intégrer d’autres éléments. Un transformateur 230V/12V est indispensable pour alimenter les projecteurs immergés en très basse tension de sécurité (TBTS). Sa puissance (en VA) doit être supérieure à la somme des puissances des ampoules qu’il alimente. On peut également trouver des borniers de raccordement pour un régulateur de niveau d’eau, une sonde hors-gel ou la commande d’une pompe à chaleur.
-
COOLWEST 150W Transformateur d'alimentation 230V AC vers 12V AC IP67 Alimentation Extérieur avec Fiche, pour éclairage piscine Basse Tension, Spots, Spa, Rubans LED【230V AC à 12V AC Transformateur】Ce transformateur 150W convertit la tension domestique 230V AC en tension de sécurité 12V AC, vous offrant un niveau de courant plus sûr et plus pratique. La conception de sortie 12V vous permet d'ajouter de nouveaux circuits pour assurer une connexion avec l'éclairage basse tension environnant. 【IP67 Transformateur étanche】Compatible avec l'éclairage intérieur et extérieur. Vous pouvez l'installer dans un garage, un jardin ou à l'extérieur. Conception de bouclier scellé, protection de circuit intégrée, protège le transformateur 12V de toutes les conditions météorologiques défavorables La puissance totale ne doit pas dépasser 80 % de la capacité du bloc d'alimentation. 【Facile à installer et à utiliser】Enlève les couvercles rouges en bas pour brancher les circuits électriques. Trous de suspension intégrés, approuvés pour les installations intérieures et extérieures. La conception unique des deux côtés permet d'obtenir un effet de dissipation de la chaleur. Pratique pour faire fonctionner vos lampes LED. 【Plug and Play】Le produit contient une prise européenne. Le port d'entrée peut être directement connecté à l'adaptateur secteur. Il suffit d'installer et de connecter le câble de sortie. 【Application large】Transformateur d'éclairage de piscine pour un fonctionnement sûr des charges d'éclairage de 12 volts pour l'éclairage sous-marin de piscine, l'éclairage paysager, l'éclairage de jardin, les fontaines, les spas, les lampes immergées, l'éclairage décoratif pour notre porte et tous les produits 12V à courant alternatif. -
Transformateur Étanche Extérieur, 600W Transformateur d'éclairage de piscine 220V AC sur 12V AC Basse Tension IP67 transformateur Anneau pour de Piscine Projecteurs Éclairage Extérieur220 V vers 12/24 V CA : Ce transformateur de 600 W convertit la tension secteur 220 V CA en tension de sécurité 12 V CA, vous offrant ainsi une alimentation plus sûre et plus pratique. Ce transformateur est adapté à diverses lampes basse tension. Sa fonction est de réduire la tension et de protéger les personnes et les lampes Transformateur étanche IP68 : Son boîtier métallique robuste et son blindage étanche protègent le transformateur des chocs et des intempéries. Ce transformateur de sécurité est spécialement conçu pour l'éclairage de piscine. Sa coque étanche intégrée offre une résistance aux hautes températures. Sa résine thermoconductrice spécialement sélectionnée, entièrement étanche à l'intérieur, le rend étanche Conception sécurisée : Les quatre trous de fixation permettent de séparer le transformateur du mur par un espace spécifique pour la dissipation de la chaleur. Le transformateur intègre également une protection de circuit pour prévenir les incendies en cas de surcharge. Le transformateur utilise une bobine toroïdale, ce qui rend la transformation de tension plus stable et plus efficace Facile à installer et à utiliser : Le transformateur est équipé d'une prise européenne. Le port d'entrée peut être connecté directement à l'alimentation électrique. Il suffit d'installer et de connecter le câble de sortie. Vous pouvez l'installer dans un garage, un jardin ou à l'extérieur Domaine d'application : Transformateur d'éclairage de piscine pour le fonctionnement sécurisé des charges d'éclairage 12 V pour l'éclairage submersible de piscines, d'aménagements paysagers, de jardins, de fontaines, de spas, de luminaires submersibles, d'éclairage décoratif pour nos portes et tous les produits 12 V CA. Compatible avec l'éclairage intérieur et extérieur -
Muzveik Transformateur 220V 12V AC/AC, Adaptateur LED Transfo 60W 5A, Alimentation Étanche IP68 pour Éclairage de Jardin, Fontaine, et PiscineSécurité Renforcée: Protection intégrée contre les courts-circuits, les surcharges et la surchauffe, pour un fonctionnement sûr et fiable à long terme Sortie 12V AC Stable –Transfo Entrée 220-240V AC, sortie 12V AC, puissance 60W, courant max 5A (attention : sortie AC, non DC) Étanchéité IP68 : Corps en résine époxy, totalement étanche à l'eau et à la poussière. Idéal pour une installation sous-marine (éclairage de piscine, fontaine) et extérieure Robuste et Durable : Résistant au froid, à l'humidité et à la corrosion. Câble de 1.5m inclus pour une installation facile et fiable toute l'année Large Compatibilité: Idéal pour l’éclairage paysager LED, l’éclairage de piscine, les fontaines, les lampes de jardin et autres éclairages extérieurs. Pour pompes à eau : charge max 60 % ; pour LED : utilisation recommandée 80 %
La sélection rigoureuse de ces composants est la première étape. Il faut ensuite s’assurer que le coffret dans son ensemble est adapté à la configuration spécifique de la piscine, ce qui implique de prendre en compte plusieurs critères de choix déterminants.
Comment choisir son coffret électrique pour piscine
Le choix d’un coffret électrique ne se fait pas au hasard. Il doit être le reflet précis des besoins de votre installation. Un surdimensionnement est inutile et coûteux, tandis qu’un sous-dimensionnement peut s’avérer dangereux et nuire à la longévité de vos équipements. Plusieurs critères sont à évaluer méticuleusement.
Adapter le coffret à la puissance de la pompe
Le critère numéro un est la compatibilité avec la pompe de filtration. La puissance du disjoncteur moteur doit correspondre à l’intensité nominale de la pompe. Les fabricants proposent généralement des coffrets pré-calibrés pour différentes puissances (par exemple, un coffret pour pompe jusqu’à 1,5 CV). Il est impératif de vérifier cette information sur la plaque signalétique de votre pompe avant tout achat. Choisir un coffret avec un disjoncteur réglable offre une plus grande flexibilité et une protection plus fine.
Définir les fonctionnalités nécessaires
Votre coffret doit pouvoir accueillir tous les équipements de votre piscine. Il faut donc lister l’ensemble des appareils à commander et à protéger :
- Éclairage : Avez-vous un ou plusieurs projecteurs ? Le coffret doit intégrer un transformateur de puissance adéquate (50 VA, 100 VA, 300 VA…).
- Traitement de l’eau : Si vous avez un électrolyseur, il est souvent asservi à la filtration. Le coffret doit prévoir une sortie dédiée à cet effet.
- Chauffage : Une pompe à chaleur ou un réchauffeur nécessite une protection et une commande spécifiques, souvent via un contacteur de puissance dédié.
- Équipements de confort : Robot surpresseur, nage à contre-courant, blower de spa… Chaque appareil additionnel requiert un départ protégé.
Il est toujours judicieux de prévoir un ou deux départs libres sur le tableau pour une éventuelle évolution future de l’installation.
-
Astral - Coffret électrique Pour Filtration + Projecteur Led 100 W 4 à 6 A -
Centrocom Coffret électrique Piscine - Coffret de Filtration 1 projecteur 300 W + disjoncteur 4-6,3 A deType de produit et/ou d'utilisation : Coffrets électriques Type : Coffret Tension (V) : Monophasé - 230 V Type de commande : Filtration Nombre de projecteur : 3 Commande surpresseur : Non Poids : 4.12 Kg -
Tableau électrique de Base pour Piscine (Moteur Uniquement) (1 CV (4-6,4 A))Différentiel de sécurité de 25 A. Garde moteur pour pompes de 0,5 à 2 CV Manipulation sans ouvrir le couvercle. Montre pour contrôle automatique de la pompe. Facile à installer et à utiliser.
Prendre en compte l’environnement et la connectivité
Le boîtier du coffret doit posséder un indice de protection (IP) adapté à son lieu d’installation. Pour un local technique fermé, un IP55 est suffisant. Pour une installation en extérieur, un indice IP65 ou supérieur est recommandé pour garantir une parfaite étanchéité à la poussière et aux projections d’eau. Enfin, l’ère du numérique a vu naître des coffrets connectés. Ces modèles, pilotables depuis un smartphone, permettent de gérer à distance la filtration, l’éclairage ou le chauffage. Bien que plus onéreux, ils apportent un confort d’utilisation indéniable.
Une fois le modèle idéal sélectionné, son installation doit être réalisée dans le respect scrupuleux des règles de l’art et des normes de sécurité en vigueur, un aspect non négociable pour toute installation électrique en milieu humide.
Normes et sécurité pour l’installation électrique d’une piscine
La sécurité électrique autour d’une piscine est encadrée par une réglementation très stricte, la norme NF C 15-100. Cette norme définit des règles précises pour la conception et la réalisation des installations électriques à basse tension, et son chapitre 7-702 est spécifiquement dédié aux piscines et bassins. L’objectif est simple : éliminer tout risque d’électrisation pour les utilisateurs.
Les volumes de sécurité autour du bassin
La norme NF C 15-100 définit des « volumes » autour de la piscine, au sein desquels les règles d’installation des matériels électriques sont de plus en plus contraignantes à mesure que l’on se rapproche de l’eau. Il est crucial de les connaître et de les respecter.
- Volume 0 : C’est l’intérieur du bassin. Seuls les appareils alimentés en Très Basse Tension de Sécurité (TBTS) de 12V alternatif ou 30V continu sont autorisés, comme les projecteurs de classe III avec un indice IPX8.
- Volume 1 : Il s’étend sur 2 mètres autour du bassin et jusqu’à 2,5 mètres de hauteur. Les règles y sont quasi identiques à celles du volume 0.
- Volume 2 : Il s’étend sur 1,5 mètre au-delà du volume 1, soit jusqu’à 3,5 mètres du bord du bassin, et sur 2,5 mètres de hauteur. Certains appareils alimentés en 230V sont tolérés à condition d’être protégés par un disjoncteur différentiel 30 mA et de respecter des indices de protection stricts.
Le coffret électrique, contenant des tensions de 230V, doit impérativement être installé hors de ces volumes, soit à plus de 3,5 mètres du bord de la piscine.
Les protections électriques obligatoires
Au-delà de l’emplacement, la norme impose des dispositifs de protection incontournables. L’ensemble du circuit électrique de la piscine doit être protégé en amont par un disjoncteur différentiel haute sensibilité de 30 mA. Ce dispositif est vital : il mesure en permanence la différence entre le courant qui entre et celui qui sort du circuit. En cas de fuite de courant vers la terre (par exemple, à travers le corps d’une personne), même minime, il coupe instantanément l’alimentation. De plus, une liaison équipotentielle doit relier toutes les parties métalliques de la piscine (échelle, structure, etc.) à la terre pour éviter toute différence de potentiel dangereuse.
Le respect de ces normes n’est pas une option. Il en va de la sécurité de tous. C’est pourquoi, une fois ces règles bien comprises, l’étape de l’installation physique du coffret peut commencer, de préférence avec l’aide d’un professionnel.
Guide d’installation d’un coffret électrique pour piscine
L’installation d’un coffret électrique pour piscine est une opération délicate qui requiert des connaissances en électricité et un respect absolu des normes de sécurité. Bien qu’il soit fortement recommandé de faire appel à un électricien qualifié, comprendre les grandes étapes du processus est essentiel pour superviser les travaux ou pour les bricoleurs les plus avertis.
Préparation et fixation du coffret
La première étape consiste à choisir l’emplacement idéal. Comme mentionné précédemment, le coffret doit être installé à plus de 3,5 mètres du bord du bassin, dans un endroit sec et ventilé, généralement le local technique. Il doit être fixé solidement à un mur ou un support stable, à une hauteur accessible pour faciliter les interventions (environ 1,50 m du sol). Avant toute chose, il est impératif de couper l’alimentation générale au niveau du disjoncteur principal de l’habitation. On s’assure de l’absence de tension à l’aide d’un vérificateur d’absence de tension (VAT) ou d’un multimètre.
-
KAIWEETS Multimètre Numérique, Multimètre Digital, Voltmètre Multifonctions 2000 Comptes, Testeur Électrique, Ohmmètre, Mesure La Tension CA/CC, Courant CC, Résistance, Continuité, DiodeMultifonction : Ce multimètre digital peut tester la tension CA / CC, le courant continu, la résistance, la continuité, la mesure de diode.(NE PEUT PAS POUR LE COURANT ALTERNATIF) Fonction de maintien des données pour une lecture rapide, la fonction de rétroéclairage vous aide à tester clairement dans un endroit sombre. Test facile : Tourner le commutateur rotatif pour choisir la fonction que vous souhaitez tester (assurer que le commutateur rotatif est situé sur la bonne plage de test.), branchez les câbles. Scénario d'application : Le multimetre numerique est conçu pour être sûr et précis, et convient aux tests d'électricien, à l'utilisation domestique, à l'automobile et aux problèmes électriques industriels. Fonctionnement de sécurité : Anti-Burn avec double fusibles. Ce multimetre professionel dispose d'une protection contre les surcharges sur toutes les plages. Service client : KAIWEETS fournit un support de 36 mois et un support technique à vie. Si vous avez des questions sur la marchandise, n'hésitez pas à nous en faire part. -
KS Tools - 150.1495 - Multimètre digital - Boîtier rigide avec fonction de mesure de baseMultimètre digital : Peu importe si vous êtes bricoleur amateur ou professionnel, profitez de ce multimètre digital avec indicateur de continuité, de tension du courant alternatif et continu, résistance, testeur de diodes avec signal acoustique et commutateur rotatif au centre Pariez sur la longévité et la robustesse incomparables : Cet outil est particulièrement robuste et vous fait profiter de sa longue durée de vie. Il résiste aux potentiels chocs et dispose d'un excellent indice de protection. Nos produits ont été conçus avec des composants d'une grande qualité Pour les professionnels et les bricoleurs : Le meilleur rapport qualité-prix pour un outillage alliant qualité, robustesse, esthétique, performance, technologie et confort. Cet élément de qualité professionnelle est gage d'efficacité. KS Tools c'est la marque qui ne cesse de vous offrir des solutions d'aménagement d'ateliers efficaces Performant et de qualité supérieure : KS Tools a pour ambition de concevoir de l'outillage de qualité, innovant et adapté aux besoins les plus exigeants. Notre multimètre digital est muni d'un repose-pied intégré dans le cadre protecteur en caoutchouc. Doté d'une fonction HOLD, vous pouvez sauvegarder les valeurs mesurées pour pouvoir les consulter selon vos besoins, plus tard Garantie 100 percent Satisfaction : Adopter un produit KS Tools c'est choisir une marque professionnelle capable de vous apporter sécurité, qualité et confort. Nous pensons qu'un excellent produit vient toujours avec un excellent service client. N'hésitez pas à nous contacter car notre priorité est de vous satisfaire -
AstroAI Multimètre Numérique Portable, Testeur Électrique Multifonctions 2000, Voltmètre, Ampèremètre, Ohmmètre, Testeur de Tension AC/DC, Courant DC, Résistance, Continuité, DiodeMultimètre numérique multifonction - Mesure avec précision la tension CA/CC & CC, la résistance et les diodes. Ce multimètre est un outil très utile pour résoudre les problèmes électriques industriels et domestiques. Il convient pour les prises domestiques, les fusibles, les batteries (y compris les véhicules), le dépannage des circuits automobiles, les systèmes de charge, le test de l'électronique dans les voitures, etc. Test de tension de batterie précis - Comprend des modes de test de batterie de 1,5 V, 9 V et 12 V pour tester facilement une grande variété de batteries. Les modes 1,5 V et 9 V détectent et affichent automatiquement l'état de la batterie. Sécurité - Le double fusible est anti-brûlure et protège contre les surcharges. Le couvercle en silicone protège le multimètre contre les dommages et les chocs électriques. L'indication de batterie faible s'affiche lorsque la batterie est faible. Facilité d'utilisation - Prise en charge du maintien des données, de l'arrêt automatique et du buzzer de continuité. Comprend des fonctions pratiques telles que l'écran LCD rétroéclairé, qui facilite l'utilisation dans les zones faiblement éclairées. Les piles, le jeu de cordons de mesure et le manuel d'utilisation sont inclus. Conseils supplémentaires - Ce multimètre est conçu pour dépanner une variété de problèmes électriques automobiles et domestiques en toute sécurité et avec précision. C'est un outil approprié si vous voulez faire des améliorations domestiques ou commerciales, que vous soyez bricoleur ou amateur. (REMARQUE : Ce multimètre ne peut pas tester le courant alternatif ; assurez-vous que votre multimètre est réglé sur la valeur correcte avant de le tester.
Raccordement des câbles d’alimentation et des équipements
Une fois le coffret fixé, il faut procéder aux raccordements. Le câble d’alimentation principal, provenant du tableau électrique de la maison et protégé par un disjoncteur différentiel 30 mA, est raccordé aux bornes d’entrée du coffret (phase, neutre, terre). Ensuite, chaque équipement de la piscine est relié à son départ dédié dans le coffret :
- La pompe de filtration sur les bornes du contacteur, lui-même protégé par le disjoncteur moteur.
- Les projecteurs sur la sortie 12V du transformateur.
- Le réchauffeur ou la pompe à chaleur sur son départ protégé.
- L’électrolyseur sur sa sortie asservie.
Il est crucial d’utiliser des câbles de section appropriée à la puissance de chaque appareil et de bien serrer toutes les connexions pour éviter les échauffements. Les presse-étoupes doivent être utilisés pour assurer l’étanchéité des entrées de câbles dans le coffret.
Mise en service et vérifications
Avant de remettre le courant, une dernière vérification visuelle de tous les raccordements s’impose. Une fois l’alimentation rétablie, il faut tester chaque fonction une par une à l’aide des commandes manuelles du coffret. On vérifie le bon sens de rotation de la pompe, le fonctionnement des projecteurs et des autres équipements. Enfin, on teste le bon déclenchement du disjoncteur différentiel à l’aide de son bouton test. Cette étape valide la sécurité de l’installation. Un coffret bien installé est la garantie d’un fonctionnement serein, mais il nécessite un minimum de suivi pour le rester.
Entretien et dépannage du coffret électrique de piscine
Un coffret électrique, même parfaitement installé, nécessite un entretien régulier pour garantir sa longévité et la sécurité de l’installation. Savoir identifier les pannes courantes peut également permettre de résoudre rapidement de petits soucis sans avoir à faire systématiquement appel à un professionnel.
La maintenance préventive : des gestes simples et efficaces
Une inspection annuelle est recommandée, de préférence avant la remise en service de la piscine au printemps. Cette maintenance préventive consiste à :
- Couper l’alimentation générale avant toute intervention.
- Ouvrir le coffret et vérifier l’absence de traces d’humidité, de corrosion ou d’insectes.
- Resserrer toutes les bornes de connexion. Les vibrations du moteur de la pompe peuvent les desserrer avec le temps, créant des points de chauffe dangereux.
- Dépoussiérer l’intérieur du coffret à l’aide d’une bombe à air sec ou d’un pinceau souple.
- Tester le bouton « Test » du ou des interrupteurs différentiels pour s’assurer de leur bon fonctionnement mécanique.
Ces quelques gestes simples contribuent à prévenir la majorité des pannes d’origine électrique.
Diagnostic des pannes courantes
Face à un dysfonctionnement, une approche méthodique permet souvent d’identifier la source du problème. Le coffret électrique, avec ses dispositifs de protection, est un excellent outil de diagnostic.
| Problème constaté | Cause possible | Solution à envisager |
|---|---|---|
| La pompe de filtration ne démarre pas | Horloge mal programmée ou en position « 0 ». Disjoncteur déclenché. | Vérifier la position du sélecteur et la programmation. Réarmer le disjoncteur. |
| Le disjoncteur de la pompe saute régulièrement | Moteur de la pompe en surchauffe ou grippé. Disjoncteur sous-dimensionné ou défectueux. | Vérifier que la turbine de la pompe n’est pas bloquée. Contrôler le calibre du disjoncteur. |
| L’éclairage ne fonctionne plus | Ampoule grillée. Transformateur défectueux. Disjoncteur de l’éclairage déclenché. | Tester l’ampoule. Vérifier la tension en sortie du transformateur. Réarmer le disjoncteur. |
| Le disjoncteur différentiel général saute | Fuite de courant sur un équipement (pompe, réchauffeur…). Problème d’étanchéité. | Isoler les équipements un par un pour identifier le coupable. Faire appel à un professionnel. |
Cette dernière panne, une disjonction différentielle, signale un défaut de sécurité potentiellement grave et nécessite souvent l’intervention d’un expert pour garantir une réparation conforme aux normes.
Le coffret électrique est au cœur de la vie de la piscine. Il en assure le fonctionnement automatisé, le confort d’utilisation et la sécurité. Son choix doit être mûrement réfléchi en fonction des équipements du bassin, et son installation doit impérativement respecter la norme NF C 15-100, notamment les distances de sécurité. Un entretien régulier et quelques notions de dépannage permettent de garantir sa fiabilité sur le long terme. En somme, accorder l’attention nécessaire à ce composant technique est le meilleur moyen de profiter de son espace de baignade en toute quiétude.
