Garantir une eau de baignade limpide et saine dans une piscine hors sol repose sur un élément central, souvent sous-estimé : le groupe de filtration. Véritable cœur et poumon du bassin, son installation correcte est une étape non négociable pour profiter sereinement des plaisirs aquatiques. Loin d’être une simple formalité technique, la mise en place de ce système requiert une compréhension de son mécanisme, un choix judicieux du matériel et une exécution méthodique. Ce guide complet détaille, étape par étape, la procédure pour installer efficacement votre groupe de filtration et assurer sa pérennité.
Table des matières
Comprendre le fonctionnement de la filtration piscine hors sol
Le principe du circuit hydraulique
Le système de filtration d’une piscine fonctionne en circuit fermé, un peu comme le système circulatoire humain. L’eau est aspirée depuis le bassin, nettoyée de ses impuretés, puis réinjectée. Ce cycle permanent est essentiel pour éviter la stagnation de l’eau, propice au développement des algues et des bactéries. Le processus commence par le skimmer, ou écumeur de surface, qui aspire l’eau ainsi que les plus gros débris flottants comme les feuilles ou les insectes. L’eau transite ensuite vers la pompe.
Les deux piliers de la filtration : la pompe et le filtre
La pompe est le moteur du système. Elle crée le courant nécessaire pour faire circuler l’eau dans tout le circuit. Une fois aspirée, l’eau est propulsée sous pression vers le filtre. C’est dans cette cuve que la magie opère. Le filtre contient un média filtrant (sable, verre, cartouche ou diatomées) qui retient les plus fines particules en suspension. Une fois purifiée, l’eau quitte le filtre et est renvoyée dans la piscine par les buses de refoulement, achevant ainsi le cycle. La qualité de la filtration dépend donc directement de la performance de ce duo pompe-filtre.
-
VEVOR Pompe Piscine Filtration 15000 L/h, 1 HP Pompe Circulation Eau avec Panier Filtre Amovible, Pompe à Filtre 750W, Hauteur de Levage Max. 14,5M pour Piscines Spas Sources ThermalesPerformance Stable: La pompe de piscine est fabriquée en ABS thermoplastique pour plus de durabilité. Le débit puissant peut atteindre 15 000 L / h et la hauteur de levage maximale peut atteindre 14,5 m. La roue en thermoplastique offre des performances stables et excellentes. Moteur en Cuivre 1 Hp: La pompe de piscine est équipée d'un moteur en cuivre pur de 1 HP pour atteindre un fonctionnement puissant et stable afin de fournir un débit élevé et une hauteur de levage. Le moteur puissant peut assurer un fonctionnement en douceur et un environnement silencieux. Panier de Filtre Facile à Nettoyer: La pompe de filtration de la piscine est équipée d'un panier de crépine, facile à ouvrir, à détacher et à nettoyer. La pompe peut filtrer les poils, les débris et les impuretés pour prolonger la durée de vie de la pompe. Protection contre Surcharges Thermiques: La pompe de piscine 1 HP est hermétiquement scellée sans fuite et dispose d'une protection intégrée contre les surcharges thermiques qui protège de la surchauffe et des dommages pour assurer la sécurité. pour Différentes Utilisations: Le moteur de la pompe de piscine convient à la fois au sol et au-dessus du sol et est largement utilisé dans les piscines, les sources chaudes, les piscines d'hydrothérapie, les parcs d'attractions aquatiques, etc. -
VEVOR Pompe Piscine Hors Sol 180 W Pompe Filtration Piscine 10800 L/h pour Piscines Hors Sol, Spa, Vitesse Unique, avec Panier Filtre, Couvercle, 2850 tr/min, Hauteur Refoulement Max 8 m, 220-240 V CAPompe de piscine puissante de 180 W : Équipée d'un moteur en cuivre, cette pompe de piscine hors-sol assure un fonctionnement stable, performant et silencieux. Son débit maximal de 10800 L/h et sa hauteur de refoulement maximale de 8 m assurent une circulation d'eau efficace pour une baignade agréable Panier de filtration et couvercle inclus : Dotée d'un grand panier à filtre, cette pompe de filtration de piscine retient les débris et permet d'espacer les nettoyages. Le couvercle transparent facilite la vérification rapide de l'état du filtre pour un entretien simplifié Protection multicouche : La pompe de piscine hors-sol est fabriquée avec un boîtier en thermoplastique renforcé pour une résistance et une protection anticorrosion optimales. Avec son moteur étanche IPX5 et sa résistance à la chaleur de classe F, elle assure un fonctionnement fiable, même sous forte charge ou en utilisation continue Installation facile : Cette pompe de filtration et de circulation d'eau de piscine est équipée de ports standard avec raccords à visser pour une installation rapide et sans outil. Elle est fournie avec des raccords de tuyauterie et des joints d'étanchéité pour assurer des connexions étanches et sécurisées, ainsi qu'une circulation efficace Large gamme d'applications : Spécialement conçue pour les piscines hors sol, cette pompe de filtration avec préfiltre convient aux piscines, spas et systèmes d'irrigation. Remarque : Ne convient pas aux piscines enterrées. Avant de mettre la pompe en marche, assurez-vous qu'elle est remplie d'eau. Vérifiez que le bouchon de vidange est bien fermé, puis ajoutez de l'eau jusqu'à débordement. L'eau en excès remplira le système et protégera les composants internes -
Arebos Pompe de piscine 350W | Pompe de filtration avec préfiltre & 9500 l/h | Pompe de piscine pour système de filtration à sable & système de filtration | puissante & efficace en énergie[Haute performance – 9500 l/h] La pompe de piscine puissante de 350 W assure un débit élevé de 9500 litres par heure, idéal pour la circulation et la filtration de l'eau dans les piscines jusqu'à 40 m³. Le préfiltre intégré protège efficacement la pompe contre les impuretés grossières. [Résistante aux intempéries et sûre] Grâce à sa protection contre les projections d'eau selon IPX5 et à son indice de protection F, la pompe de piscine est parfaitement adaptée à une utilisation continue en extérieur, même dans des conditions météorologiques changeantes. [Pour l'eau salée et l'eau douce] La pompe est adaptée aux piscines d'eau douce et d'eau salée et dispose de raccords universels de 32/38 mm, compatibles avec les systèmes de piscine courants. [Avec protection thermique] Un moteur durable avec protection thermique intégrée empêche la surchauffe, tandis que le câble d'alimentation de 2 mètres permet une installation flexible. [Compacte et transportable] Avec des dimensions de seulement 37,4 × 18 × 18,9 cm et un poids de 5 kg, la pompe est facile à placer et à transporter, ce qui la rend idéale pour les piscines de jardin et les piscines hors sol. Le préfiltre intégré est facilement accessible et facilite le nettoyage.
L’importance du temps de filtration
Pour être efficace, l’ensemble du volume d’eau du bassin doit être filtré plusieurs fois par jour. La durée de filtration quotidienne n’est pas un hasard, elle dépend principalement de la température de l’eau. Une règle simple et largement reconnue consiste à diviser la température de l’eau par deux pour obtenir le nombre d’heures de filtration nécessaires. Par exemple, pour une eau à 24°C, il faudra filtrer pendant 12 heures.
| Température de l’eau | Durée de filtration recommandée |
|---|---|
| 18°C | 9 heures |
| 22°C | 11 heures |
| 26°C | 13 heures |
| 30°C et plus | En continu |
Avoir une idée claire du mécanisme de filtration est la première étape. Il convient maintenant de s’attarder sur le choix des composants qui constitueront votre installation, un choix qui doit être adapté à la taille et à l’usage de votre piscine.
Choisir le bon équipement de filtration pour votre piscine
Calculer le débit nécessaire pour la pompe
Le choix de la pompe est conditionné par le volume de votre piscine. Pour assurer un renouvellement complet de l’eau en un temps raisonnable (généralement 4 heures), il faut calculer le débit requis. La formule est simple : Volume du bassin (en m³) / 4 = Débit idéal de la pompe (en m³/h). Par exemple, pour une piscine de 40 m³, il vous faudra une pompe capable de fournir un débit d’au moins 10 m³/h. Attention, ce débit doit être compatible avec la capacité du filtre. Un filtre sous-dimensionné par rapport à la pompe serait inefficace et pourrait même être endommagé.
Filtre à sable ou filtre à cartouche : le duel
Le choix du filtre est tout aussi crucial. Les deux technologies les plus répandues pour les piscines hors sol sont le filtre à sable et le filtre à cartouche. Chacun présente des avantages et des inconvénients qu’il est bon de connaître pour faire un choix éclairé.
| Caractéristique | Filtre à sable | Filtre à cartouche |
|---|---|---|
| Finesse de filtration | Environ 40-50 microns | Environ 15-20 microns (plus fin) |
| Entretien | Simple : contre-lavage (backwash) régulier | Nettoyage manuel de la cartouche au jet d’eau |
| Consommation d’eau | Plus élevée (à cause des backwash) | Très faible |
| Durée de vie du média | Sable à changer tous les 3 à 5 ans | Cartouche à changer chaque saison |
| Coût initial | Généralement plus élevé | Plus abordable |
Le filtre à sable est robuste et simple d’entretien, tandis que le filtre à cartouche offre une meilleure finesse de filtration et est plus économique en eau.
-
Intex Krystal Clear 26642 SX925 Filtre à sable Blanc Débit 2000 l/h -
tillvex Système de Filtre à Sable 10m³/h + 800g Boules de filtre – 7 Fonctions | Filtre de Piscine avec indicateur de pression | Filtre à sable pour bassins & piscinesQUALITÉ SUPÉRIEURE : Système de filtration à sable haute performance avec un débit maximal de 10 200 l/h et une hauteur de refoulement jusqu'à 10 m. Boîtier de pompe robuste en métal avec protection IPX5 contre les éclaboussures. Convient pour le sable filtrant (sable de quartz), le verre filtrant ou les balles filtrantes. VANNE 7 VOIES : Fonctions de contre-lavage, filtration, rinçage, vidange, fermeture, circulation et mode hivernage. Remplissage facile avec de l'eau, le système est auto-amorçant. Inclus dans le kit : 800 g de balles filtrantes. DE NOMBREUX AVANTAGES : Manomètre intégré jusqu'à 1 bar, base robuste pour la cuve du filtre et la pompe, capacité du réservoir jusqu'à 20 kg de sable, vanne 7 voies avec poignée, vanne de vidange, raccord standard pour tuyaux Ø 32/38 mm, bague de serrage renforcée et colliers de serrage en acier inoxydable. DONNÉES TECHNIQUES : Câble d'alimentation - 190 cm, capacité de filtration = 10 200 L/h, puissance : 400 W, tension : 230V/50Hz, capacité du réservoir = 25 L. COMPATIBLE AVEC TOUS LES TYPES DE FILTRES À SABLE : Grâce à l'adaptateur intégré, il est possible d'utiliser des tuyaux de piscine de 32 mm ou 38 mm. Ce système de filtration est idéal pour les piscines et les bassins. Un filtre de piscine puissant permet de réduire considérablement la consommation d'eau. Faites confiance à notre système de filtration à sable éprouvé ! -
Intex - 26642FR - Filtre À Sable SX925 2M3/H pour Piscine Jusqu'À 17M3Modèle SX925 Pour piscines jusqu'à : 17 m³ Indice de protection : IPX4 Panneau de contrôle digital Vannes 4 voies : possibilité de choisir entre 4 fonctions (filtration, contre lavage, égout, circulation) Taille carton : (p)42,20 x (l)33 x (h)30,50 cm
Les accessoires indispensables
Au-delà du duo pompe-filtre, d’autres éléments sont nécessaires pour compléter le circuit. Un conseil, ne pas les négliger pour garantir une installation étanche et fonctionnelle. Voici une liste des composants essentiels :
- Les skimmers et buses de refoulement.
- Les tuyaux de raccordement, de préférence rigides ou semi-rigides pour une meilleure durabilité.
- La vanne multivoies (généralement fournie avec le filtre à sable) pour piloter les différentes fonctions : filtration, lavage, rinçage, etc.
- Les raccords, coudes et vannes d’arrêt pour moduler le circuit et faciliter la maintenance.
Une fois que vous avez réuni l’ensemble du matériel adapté à votre bassin, l’étape suivante consiste à préparer minutieusement la zone qui accueillera votre groupe de filtration.
Préparer l’installation du groupe de filtration
Choisir l’emplacement idéal
L’emplacement du groupe de filtration ne doit pas être laissé au hasard. Il doit respecter plusieurs critères pour des raisons de performance et de sécurité. Idéalement, il devrait être situé à proximité du bassin, entre 3 et 10 mètres, pour limiter les pertes de charge dans les tuyaux. Le sol doit être parfaitement plat, stable et de niveau. Enfin, l’installation doit se trouver à proximité d’une prise électrique protégée et conforme aux normes en vigueur, notamment la norme NF C 15-100 qui impose une distance minimale de 3,5 mètres entre la pompe et le bord de la piscine.
Préparer le support ou le local technique
Le groupe de filtration doit reposer sur une base solide pour éviter les vibrations et les affaissements. Une petite dalle en béton est la solution la plus pérenne. Pour protéger votre investissement des intempéries (pluie, soleil intense) et réduire les nuisances sonores, l’installation dans un coffre de filtration ou un petit local technique est fortement recommandée. Assurez-vous que cet abri soit bien ventilé pour éviter la surchauffe de la pompe en été.
-
STEINBACH Pool Technikbox - 036600 - Boîte de protection de qualité supérieure pour la protection de la technologie de piscine et des équipements de piscine - Résistant aux intempéries et aux produitsGrande stabilité et robustesse : le coffre technique EPP offre une protection fiable pour la technique de piscine ainsi que divers équipements de piscine en extérieur avec un grand espace de rangement – Idéal pour tout type de piscines hors-sol Les accessoires de piscine tels que la chaudière filtrante ou la pompe de filtration peuvent être facilement rangés dans la grande boîte de rangement (L x l x H) de 91 x 68 x 83 cm (L x l x H) - Ils sont ainsi parfaitement protégés contre les intempéries Le coffre de jardin convainc par son matériau de qualité supérieure et est donc particulièrement stable, résistant aux intempéries et aux produits chimiques, ainsi qu'isolé du bruit et de la température Avec une hauteur de 83 cm, la boîte de piscine peut être placée directement à côté du bassin et les raccords de tuyau peuvent être installés à l'intérieur de la boîte grâce aux guides de coupe prédéfinis Contenu de la livraison : 1 x boîte technique Steinbach Pool avec guides de coupe (45 mm + 75 mm) / Capacité : 310 l / Pour tous les systèmes de filtration courants jusqu'à une taille de 74 x 40 x 70 cm (L x l x H) -
KETER Abri Horizontal Range Poubelle SIO Pro - 1200 litres - BeigeCapacité de 1200 LITRES Traité anti UV Plancher inclus Sans entretien Verrouillable -
Ubbink Coffre pour système de Filtration Piscine Classic
Rassembler les outils et matériaux nécessaires
Avant de commencer l’assemblage, assurez-vous d’avoir tout le nécessaire à portée de main. Cela vous évitera des allers-retours et des interruptions. Voici une liste type d’outils et de consommables :
- De la colle PVC spécifique pour les tuyaux rigides.
- Du ruban téflon pour assurer l’étanchéité des raccords filetés.
- Un jeu de clés plates et une clé à molette.
- Des tournevis.
- Un niveau à bulle.
- Un cutter ou une scie à métaux pour couper les tuyaux.
Le terrain étant prêt et les outils rassemblés, il est temps de passer à l’action et de connecter les différents éléments de votre système de filtration.

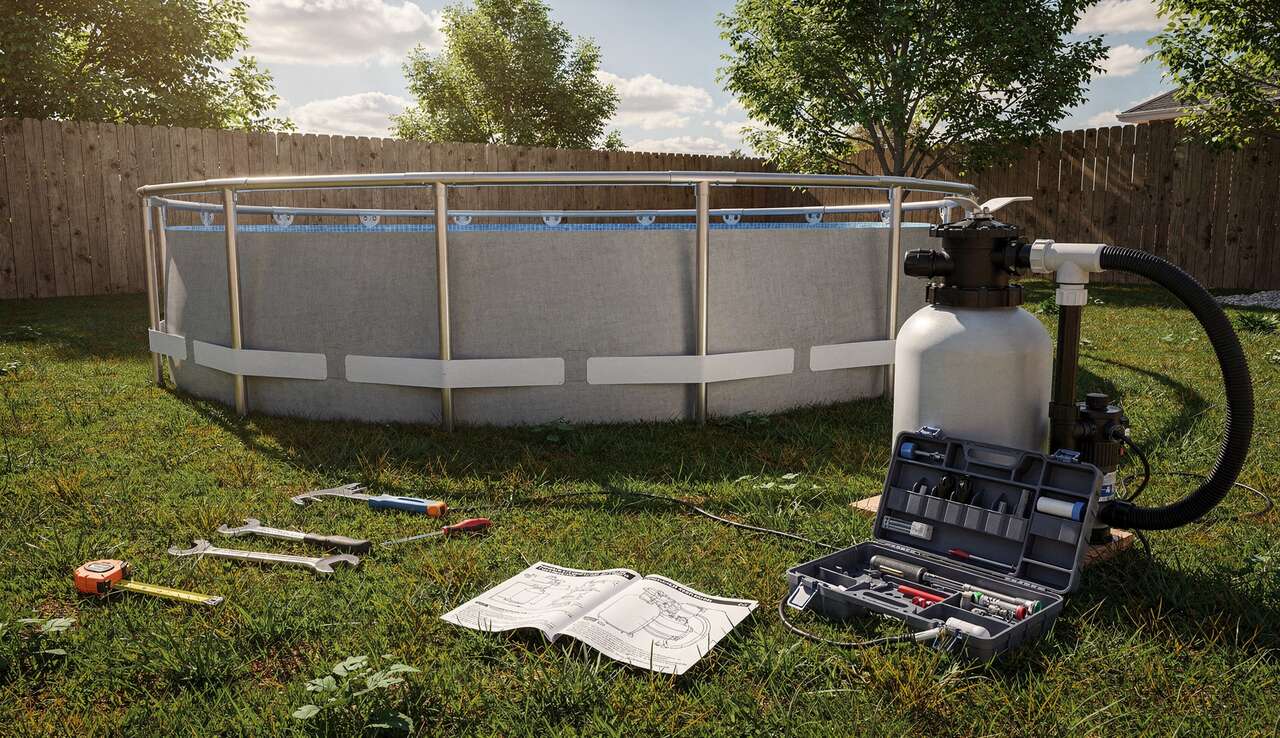

Procéder à l’installation et au branchement du système de filtration
Assemblage du filtre et de la pompe
Commencez par fixer solidement la pompe et le filtre sur leur support. La plupart des kits de filtration sont conçus pour que la pompe se connecte directement à l’entrée de la vanne multivoies du filtre. Suivez scrupuleusement la notice du fabricant. Pour un filtre à sable, c’est le moment de le remplir. Versez d’abord un fond d’eau pour amortir la chute des crépines, puis ajoutez la bonne quantité de média filtrant (sable ou verre) en veillant à ne pas en mettre dans le tube central.
Raccordement des tuyaux au bassin
Le circuit hydraulique doit être logique. Le tuyau provenant du skimmer de la piscine se connecte à l’entrée du préfiltre de la pompe (marquée « IN » ou « arrivée »). Le tuyau de sortie du filtre, partant de la vanne multivoies sur la position « RETURN » ou « refoulement », doit être raccordé à la buse de refoulement du bassin. Utilisez de la colle PVC pour les raccords lisses et du téflon pour les raccords filetés, en serrant fermement mais sans excès pour ne pas fendre le plastique.
Le branchement électrique sécurisé
C’est l’étape la plus délicate, car elle engage votre sécurité. La pompe de piscine doit impérativement être branchée sur une ligne électrique dédiée, protégée en tête par un disjoncteur différentiel de 30 mA. La prise doit être étanche et reliée à la terre. Si vous avez le moindre doute sur vos compétences en électricité, il est fortement recommandé de faire appel à un électricien professionnel. Ne prenez aucun risque avec l’eau et l’électricité.
Le système est maintenant assemblé et raccordé. L’étape cruciale qui suit est la mise en eau et la vérification du bon fonctionnement de l’ensemble, avant de pouvoir lancer la filtration en routine.
Vérifier et mettre en marche le système de filtration
Remplissage du préfiltre de la pompe
Avant le tout premier démarrage, il est impératif d’amorcer la pompe. Pour cela, le niveau d’eau dans la piscine doit être au-dessus des skimmers. Ouvrez le couvercle transparent du préfiltre de la pompe et remplissez-le d’eau à l’aide d’un tuyau d’arrosage jusqu’à ce qu’il déborde. Refermez ensuite le couvercle en vous assurant que le joint est bien en place et que le serrage est étanche.
Le premier démarrage et la chasse aux fuites
Assurez-vous que toutes les vannes (skimmer, refoulement) sont ouvertes. Positionnez la vanne multivoies sur « FILTRATION ». Vous pouvez maintenant mettre la pompe sous tension. L’eau doit se mettre à circuler. Faites le tour de toute l’installation, en inspectant minutieusement chaque raccord, chaque joint et chaque connexion. La moindre gouttelette doit être identifiée et la fuite corrigée immédiatement en resserrant le raccord ou en refaisant le joint.
Configurer la vanne multivoies
La vanne multivoies est le tableau de bord de votre filtration. Familiarisez-vous avec ses différentes positions, en vous rappelant de toujours arrêter la pompe avant de manipuler la poignée. Les fonctions principales sont :
- Filtration : Le mode de fonctionnement normal.
- Lavage / Backwash : Pour nettoyer le filtre à sable en inversant le courant d’eau.
- Rinçage / Rinse : À effectuer après chaque lavage pour retasser le sable.
- Égout / Waste : Pour évacuer l’eau du bassin sans passer par le filtre.
- Circulation : Pour faire circuler l’eau sans la filtrer.
- Fermé / Closed : Pour isoler le circuit lors d’une maintenance.
L’installation est désormais opérationnelle. Pour qu’elle le reste et continue de vous donner satisfaction, un entretien suivi et régulier est indispensable.
Astuces pour l’entretien et la maintenance de votre filtration
Le nettoyage régulier du filtre
La performance de votre filtration dépend de la propreté du filtre. Pour un filtre à sable, surveillez le manomètre. Lorsque la pression indiquée dépasse de 0,3 à 0,5 bar la pression de référence (celle relevée juste après un nettoyage), il est temps de procéder à un contre-lavage (backwash). Pour un filtre à cartouche, il faut extraire la cartouche et la nettoyer au jet d’eau lorsque le débit aux buses de refoulement faiblit visiblement.
-
Nexbriz Cartouche filtrante Compatible avec Weltico® C6 pour Piscine, 1 PaquetSpécifications: Longueur: 645mm; Dimension extérieure: 180mm; Dessus: poignée semi-circulaire; Bas: 50mm ouvert; Superficie de filtration : 95 pieds carrés. Modèles compatibles: Compatible avec Weltico C6/62616, Darlly PC135. Les autres noms de marque et numéros de pièce sont fournis à titre indicatif seulement. Nexbriz est une marque indépendante. Filtration efficace: Ce filtre de piscine efficace est doté d'un matériau amélioré qui filtre efficacement la saleté, aidant à garder l'eau de votre piscine claire. Sa conception bien conçue assure l'écoulement de l'eau tout en maintenant de fortes capacités de filtration. Durabilité prolongée: Les embouts assurent une étanchéité sûre et une grande résistance. Grâce à son noyau en ABS robuste, qui soutient le média plissé sous pression, le filtre conserve sa forme et ses performances au fil du temps. Entretien facile: Le filtre est facile à nettoyer au quotidien grâce à son média plissé uniforme. Il est conseillé d'entretenir le filtre toutes les deux semaines pour qu'il reste en parfait état. -
Crystal Filter Filtre SPCF-205 v2 Compatible Weltico® C6Filtre Crystal Filter, modèle SPCF-205 v2. Filtre compatible Weltico C6 625 mm. Cartouche filtre piscine. Hauteur : 64,5 cm Diamètre : 18 cm -
Cartouche Filtrante de Piscine Nexbriz-150 Pieds Carrés-Compatible avec SwimClear C150S, CX150XRE, CS150E, PA150S, C-9441, 1 PaquetSpécifications : longueur: 592.1mm; dimension extérieure: 260.4mm; En haut: ouverture 101.6mm; en bas: ouverture 101.6mm; Zone de filtration: 150 Pieds Carrés. Modéles compatibles: Compatible avec SwimClear C150S, CX150RE, CS150E, C-9441, PA150S. Pièce de rechange ; tous les numéros sont donnés à titre indicatif. Nexbriz est une marque indépendante. Filtration efficace: Ce filtre de piscine efficace est doté d'un matériau amélioré qui filtre efficacement la saleté, aidant à garder l'eau de votre piscine claire. Sa conception bien conçue assure l'écoulement de l'eau tout en maintenant de fortes capacités de filtration. Durabilité prolongée : Les embouts assurent une étanchéité sûre et une grande résistance. Grâce à son noyau en ABS robuste, qui soutient le média plissé sous pression, le filtre conserve sa forme et ses performances au fil du temps. Entretien facile : Le filtre est facile à nettoyer au quotidien grâce à son média plissé uniforme. Il est conseillé d'entretenir le filtre toutes les deux semaines pour qu'il reste en parfait état.
Vider le panier du skimmer et le préfiltre de la pompe
Les plus grosses impuretés sont piégées en amont du filtre. Il est donc crucial de vérifier et de vider très régulièrement, au moins une fois par semaine, le panier situé dans le skimmer ainsi que le panier du préfiltre de la pompe. Un panier obstrué réduit considérablement le débit d’aspiration et fait forcer la pompe inutilement.
Surveillance de la pression et des bruits anormaux
Prenez l’habitude de jeter un œil au manomètre de votre filtre à chaque fois que vous passez près de votre local technique. Une pression anormalement haute signale un filtre encrassé, tandis qu’une pression trop basse peut indiquer un panier de skimmer bouché ou un niveau d’eau trop bas. De même, tendez l’oreille : un bruit inhabituel provenant de la pompe (sifflement, grondement) peut être le signe d’un roulement usé ou d’une prise d’air dans le circuit.
Une installation correcte et un entretien assidu sont les garants d’une eau de piscine saine et cristalline. En maîtrisant le fonctionnement de votre système, en choisissant un équipement adapté et en respectant les étapes de montage et les routines de maintenance, vous vous assurez des étés de baignade sans tracas. La clarté de votre eau sera la meilleure récompense de vos efforts, transformant votre piscine hors sol en une véritable oasis de fraîcheur.
